1、概述

松江HJ-9702BA 消防設備電源狀態監控系統（以下簡稱監控系統）是我公司最新 研制開發，面向民用和工業雙重領域的新一代消防電源監控產品，具有高智能、小型化、多功能、高可靠性等特點。該監控系統是在跟蹤消防設備電源監測技 術的最新發展方向，并結合我公司多年來在工業領域及民用建筑中應用電壓監 測產品所積累下的大量寶貴經驗的基礎上研制成功的。 監控系統采用模塊化組板技術，優化了人機接口界面，同時具有一定的控制 功能，使整個系統易于安裝、調試及維護。監控器主機采用二總線數據傳輸方式， 配接我公司的 HJ-9510（單相電壓傳感器）、HJ-9511（單相電流傳感器）、HJ-9512 （三相電壓傳感器）、HJ-9513（三相電流傳感器）、HJ-9514（二路三相電壓傳 感器）五種傳感器，組成大容量消防設備電源監控系統，系統報警后可發送到總 監控平臺，適用于高層建筑和工業場所的消防設備電源監控。 消防設備電源監控系統是對消防設備電源進行監控，通過檢測消防設備電源 的電流、電壓值，從而判斷被監控的消防設備電源是否有過壓、欠壓、過流、缺 相、錯相及斷電等故障，有故障則報警并記錄的監控系統。它充分考慮了監控的 可靠性、實時性并具有數字化、智能化、網絡化、自動化和不間斷的特性。能在 時間快速的反映出被監控設備的電源狀況，進行集中顯示，從而有效避免了 火災發生時，消防設備無電可用的情況，更大 限度的保障了消防系統的安全性。

2、工作原理

監控器主要由電源板、主板、回路板和轉接板組成。電源板主要由主供電電 路和備電電路組成，主電工作的同時對備電進行充電，當電池充滿時，自動轉換 為浮充狀態，抵消電池的自放電，保證電池供電時的容量；主電斷電時自動切換 到電池供電。主板由單片機、數據存儲器、人機交互、總線通訊接口、聯網通訊 接口、打印機接口等電路組成。單片機采用 STM32 ARM 系列，功能強大，指令豐 富，運算速度快是應用廣泛的抗干擾能力強的 單片機?？偩€通訊接口負責與 回路板進行數據交互，并對讀取的數據，存儲、分析 、處理，然后進行聲光指 示及打印輸出。回路板循環對連接在總線上的傳感器按地址進行巡檢接收傳感器 的信息。人機交互由液晶顯示電路、按鍵輸入電路及聲光報警電路組成，可實現 系統設置、信息查看、報警提示等功能。

3、主要技術指標

3.1 執行標準：GB28184-2011《消防設備電源監控系統》；

3.2 供電方式：主電：AC 220V（-15%～+10%），50Hz； 備電：DC 24V,7Ah；

3.3 消耗功率：≤5W；

3.4 輸出電源：DC 24V；

3.5 系統配置：更大 4 回路，每個回路最多120 點；

3.6 通信方式：二總線；

3.7 安裝方式：壁掛式（室內安裝）；

3.8 使用環境：溫度：0～+40℃，濕度< 95％，無凝露；

3.9.防護等級：IP30。

4、基本功能

4.1 故障報警功能 當監控系統（包括監控器及與其連接的傳感器）或被監控的消防設備電源發 生故障時，監控器點亮對應故障燈，并發出故障報警音響，同時液晶屏上顯示出 故障類型、時間、位置等信息。當故障排除后，故障報警自動解除。

4.2 存儲功能 監控器可存儲故障記錄、變更記錄、運行記錄。故障記錄最多可存儲 10000 條。

4.3 鎖鍵功能 管理人員可對監控器進行按鍵鎖定，鎖鍵后操作面板上的按鍵除‘消音’鍵 外，將全部鎖定，鎖鍵后鎖鍵指示燈點亮。

4.4 自檢功能對面板上所有的功能指示燈、LED 液晶屏、音響器件進行自檢。

4.5 操作分級功能 監控器設有二個操作級別，分別為：查看級別、管理級別?！簟I任何 級別都可操作。 查看級別只能查看系統參數、當前故障信息等數據；管理級別除了有查看級別的功能外，還有能設置監控器的系統參數，查看歷史記錄等。

5、監控器說明

5.1 外形尺寸

5.2 安裝方式：

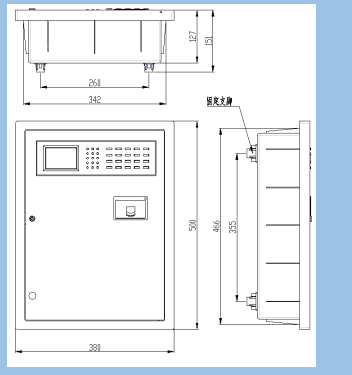

監控器常用安裝方式有壁掛式及嵌入式（如上圖）。壁掛式即通過 2 只 M8 膨脹螺栓把監控器掛在墻面上，膨脹螺栓孔為φ 12mm，尺寸 355*260，深度根據所用膨脹長度選擇；嵌入式即把部分箱體嵌入至墻體內部，嵌入部分尺寸為 466*342，穿線孔位置如圖。

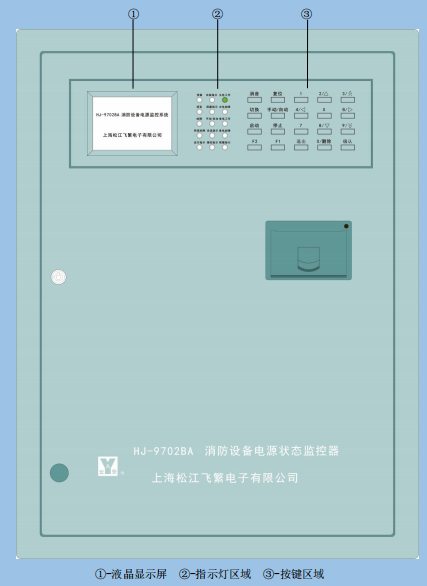

5.3 操作面板說明

5.3.1 LCD 液晶顯示屏： 顯示屏位于監控器的左上角，做為人機對話的窗口，能實時顯示監控器的各 種狀態，供用戶設置、查看、屏蔽等操作使用。

5.3.2 主要監控器指示燈：

1）消音（綠色）：進行消音操作時，指示燈點亮；

2）故障（黃色）：監控器或傳感器存在故障；

3）系統故障（黃色）：系統軟件發生故障；

4）自檢指示（綠色）：正在進行系統自檢操作；

5）屏蔽指示（黃色）：屬性設置中內在屏蔽點；

6）主電工作（綠色）：主電（AC 220V）供電；

7）主電故障（黃色）：主電（AC 220V）故障；

8）備電工作（綠色）：備電（DC 24V）供電；

9）備電故障（黃色）：備電（DC 24V）故障；

10）鎖鍵（綠色）：按鍵鎖定，除‘消音’鍵，其它按鍵全部鎖定。

5.3.3 監控器按鍵：

1）消音：消除監控器正在發生的故障音響。

2）切換：在進行設備描述設置時使用，用于選擇輸入數字是區位碼還是字 符。

3）復位：對監控器進行系統復位。

4）退出：返回上一級菜單，如本級菜單設置有變動，退出時系統會詢問是 否保存，沒有則直接退出。

5）編程/確認：此鍵為復合鍵，編程鍵的功能是按下此鍵后，輸入修改密碼 ‘4321’，進入編程主菜單，輸入查看密碼‘1234’，進入查看主菜單；確認鍵 的功能是按下此鍵后，能夠確認各種編程菜單中，保存所修改的內容。 6）數字鍵：與方向鍵、刪除鍵復合使用，設置輸入時為數字鍵，非設置輸入時 為方向鍵、刪除鍵。
