松江J-SAP-M-9201 手動火災報警按鈕接線安裝技術

一. 手動報警安鈕安裝概述：

本手動報警按鈕的安裝，通用于 86 暗盒。

1． 用小改錐在盒體底部側面小方孔處撬一下，將盒體與方型塑料底板分離。

2． 用 2 只 M4×25MM 螺釘將方形塑料底板與墻內的 86 暗盒固定住。水平的孔距為 60MM。

3． 接線端子：在報警按鈕的正面面，共有 4 個接線端子。左邊端子為 H+1、H-；右邊端子為 S+、S-，接控制器的回路總線；電話插孔接二線電話。6 芯插針，用于地址編寫。

4． 接線完成以后，將盒體上沿扣住方形底板上沿的 2 個塊，再用力按動盒體下部，安裝完畢。

二．使用說明：

安裝完畢后，可按下列步驟檢測。

1. 壓下塑料壓板，紅燈亮，表示報警。

2. 若要解除報警，用專用的手報復位鑰匙，插入復位鑰匙孔，向上輕推，即可使壓板復原。

3. J-SAP-M-9201 型手動報警按鈕的左下方，均設有電話插孔；復位鑰匙孔在按鈕的下方位置。

4. J-SAP-M-9201 型手動報警按鈕與火災報警控制器配套使用。

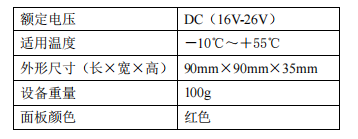

三．技術指標
