松江JTY-GD-9002-B 和 JTW-BCD-9005-B火災探測器接線安裝技術

一、概述

松江JTY–GD–9002–B 型光電感煙火災探測器和 JTW-BCD-9005-B 型點型感溫火災探測器（A2）采用本質安全和隔爆復合的防爆設計方式，通過信號總線與火災報警控制器配套使用。

產品經 儀器儀表防爆安全監督檢驗站（NEPSI）審查，符合 GB3836.1—2010、GB3836.2—2010和 GB4715-2005 及 GB4716-2005 標準規定的有關要求，防爆等級達到ⅡCT6，適用于 1 區、2 區危險場所；ⅡA、ⅡB、ⅡC 類爆炸性氣體環境場所火災的人工輔助報警，并經 指定的檢驗單位檢驗合格，取得了防爆合格證書。產品的具體選型使用按 有關標準執行。

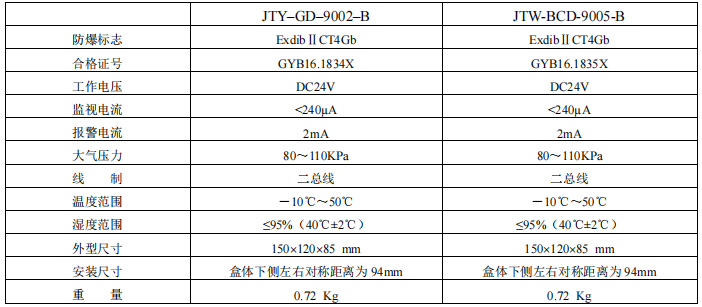

二、主要技術參數

三、安裝與布線

1、安裝：根據現場情況用 M6 膨脹螺釘或 M6 螺釘通過探測器安裝口將探測器防爆外殼向上固定在頂棚或纜槽、管架上，連接電纜外徑為 Φ6～8mm 的橡塑電纜，電纜的防爆進線口為 M20×1.5 螺紋，可與鍍鋅護管或防爆撓管連接，也可用防爆封口螺帽鎖緊。

2、探測器的布線：旋轉取下本安火災探測器，卸下探測器底座，松開隔爆部分的固定螺絲，打開探測器的隔爆腔,按照如下接線示意圖,S+、S-端子接火災報警控制器的報警總線， ZS+、ZS-接本質安全型探測器的 S+、S-（一般情況，出廠時 ZS +、ZS -與本質安全型探測器的 S+、S-連線已經接好），安裝時應注意不要將連線弄斷。連線接好后，將探測器的防爆上蓋上好，防爆上蓋緊固螺釘應均勻擰緊，注意防爆面不要夾雜導線或其它異物。再裝上底座和探測器。

四、地址寫入方法

 使用編碼器或控制器寫地址時，將探測器底座的 2（信）、3（S-）短路，即可進行地址的寫入操作，編碼器或控制器寫地址操作，詳見使用說明書。

五、注意事項

1、嚴禁在易燃易爆場所帶電拆卸。

2、安裝時不要損傷防爆面，并保持其清潔。緊固螺釘應均勻擰緊，注意防爆面不要夾雜導線或其它異物。

3、信號總線應與強電磁場導體分開敷設，如無法避開，探測總線電纜應采用帶屏蔽線的電纜，并確保屏蔽線接地良好。

4、在確保線路連接準確無誤的情況下方可上電開通調試。

5、要定期檢測探測器的性能是否良好，如失效或損壞時要由專業人員進行維修。
